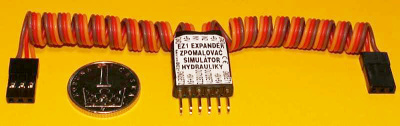

Expandér, zpomalovač, simulátor hydrauliky EZ1

Expandér - zpomalovač - simulátor hydrauliky EZ1

Expandér - zpomalovač impulsů - simulátor hydrauliky (dále jen modul) je dvoukanálový a zapojuje se mezi modelářský přijímač a serva. Výstupní signál v každém kanálu je generován vždy na dvou výstupech současně. Modul umožňuje transformovat vstupní impulsy na výstupní tak, aby rozsah možného pohybu ovladače odpovídal rozsahu možného pohybu serva. Odstraňuje tak normálně nevyužitelný chod ovladače nebo může omezit nebo naopak rozšířit výchylky serva do požadovaných mezí. Převodový poměr mezi vstupními a výstupními impulsy je lineární s libovolnou změnou měřítka (rozsahu impulsů i neutrálu). Vstupní impulsy mohou být v rozsahu 1 až 2 ms, výstupní od 0,5 do 2,5 ms. Modul sdružuje celkem čtyři funkce.
Expandér: výstupní impulsy mohou být rozšířeny na rozsah od 0,5 až 2,5 ms, což umož-ňuje ovládání speciálních serv s rozšířeným úhlem otáčení.
Zpomalovač: v obou kanálech lze nastavit zpomalení změny impulsů (nezávisle v obou směrech pohybu serva) až na 20 vteřin na 1 ms rozdílu délky impulsů.
Simulátor hydrauliky: modul lze nastavit do režimu, ve kterém se napodobuje ovládání hydraulického pístu ventilem s polohami NAHORU – STOP – DOLÚ.
Fail safe: v případě výpadku impulsů na libovolném vstupu se začnou na výstupu po jedné vteřině generovat přednastavené náhradní impulsy.
Modul má rozměry 25 x 15 x 5 mm a hmotnost 7 g
