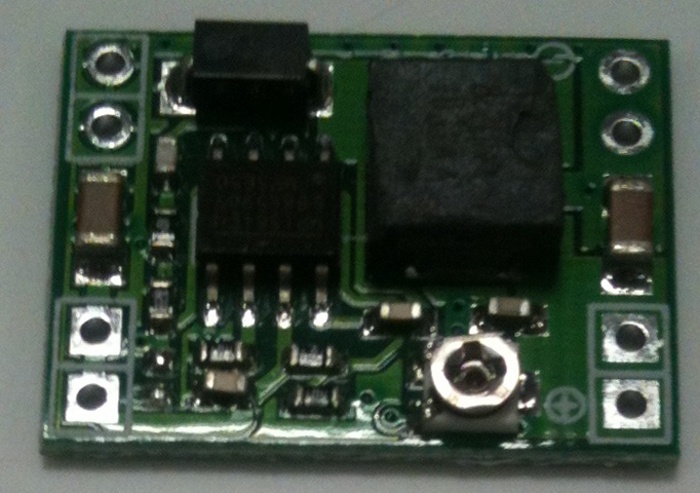

MODUL NASTAVITELNÉHO ZDROJE STEP-DOWN 0,9-20V/ 1A (A)

MODUL NASTAVITELNÉHO ZDROJE STEP-DOWN 0,9-20V/ 1A (A)

Modul nastavitelného zdroje STEP-DOWN 0,9 - 20V / 1A (2A) mini, univerzální použití Uin 4,5 - 28V, Uout 0,9 - 20V, 22x17mm Velmi malý univerzálně použitený modul impulzního zdroje, velmi vhodné pro opravy zdrojových částí LED TV ve kterých není možné identifikovat původní obvod a nebo je nedostupný. Výstupní napětí je nastavitelné pomocí trimru osazeného přímo na desce modulu. Provozní teplota modulu je přímo závislá na odebíraném proudu, doporučujeme použít pro aplikace do 1,0A. Rozměry modulu jsou 22x17x4mm, pracovní frekvence 0,75 - 1,5MHz, účinnost 90 - 96%. Vstupní i výstupní napětí je nutnéé zablokovat dalším externím elektrolytickým kondenzátorem s hodnotou 100 až 220uF. Vstupní napětí 4,5 - 28V Výstupní napětí 0,9 - 30V Výstupní proud doporučený - do 1,0A Výstupní proud maximální 2A Odběr proudu na prázdno 0,2mA Změřená teplota modulu pří okolní teplotě 20°C, vstupní napětí 12V a výstupní napětí 3,3V: Trvalý výstupní proud : 0,5A - 44°C 1,0A - 52°C 1,5A - 61°C
